3D Tisk FDM a DLP

3D tisk je tzv. aditivní proces, kdy se narozdíl od klasického obrábění materiál neodebírá ale přidává. Objekt vzniká z 3D CAD modelu, realizujeme dvě metody:

FDM

roztavený plastový materiál je postupně nanášen vrstvu po vrstvě, v potřebných místech je od první vrstvy vytvářena tzv. podpěra, možnost využití vodou rozpustných podpor.

možnost tisku až z pěti různých barev (tzv. multi-materiál)

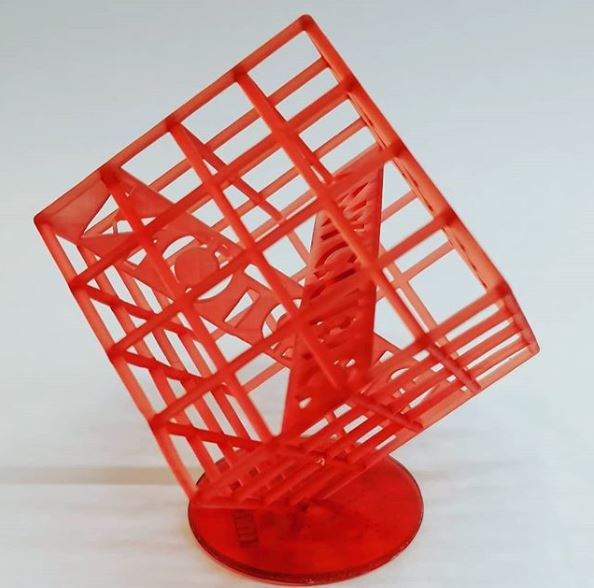

DLP (SLA)

výrobek vzniká z tekutého fotopolymeru (resin - fotocitlivá pryskyřice), poté je vrstvu po vrstvě vytvrzován UV zářením, po tisku se ještě dovytvrdí v UV komoře. Touto metodou lze vytvářet menší (115x65x150mm) ale velice detailní výrobky. ¨

Tisk probíhá z vlastního CAD modelu, případně vytvořím model v softwaru Solidworks dle požadavků zákazníka (podle hotového dílu, na základě dodaných podkladů, po domluvě je možný i 3D scan).


Výhody

Téměř žádné omezení tvarem
Zefektivnění a zrychlení procesu vývoje (možnost využití mých konstrukční služeb a následného tisku)
Nízké náklady
Rychlost
Možnost prezentace výrobku před spuštěním jeho výroby

Nevýhody

Nižší pevnost a tepelná odolnost (v závislosti na použitém materiálu) výrobku než u klasické výroby
V porovnání s velkosériovou výrobou (např. litím) vyšší cena

Využití 3D tisku

  • Prototypy a funkční předměty ( rapid prototyping = rychlá výroba prototypů) a ověření konceptů
  • Části přípravků
  • motor.
  • Tisk modelu pro zaformování do písku a následnou tvorbu odlitku

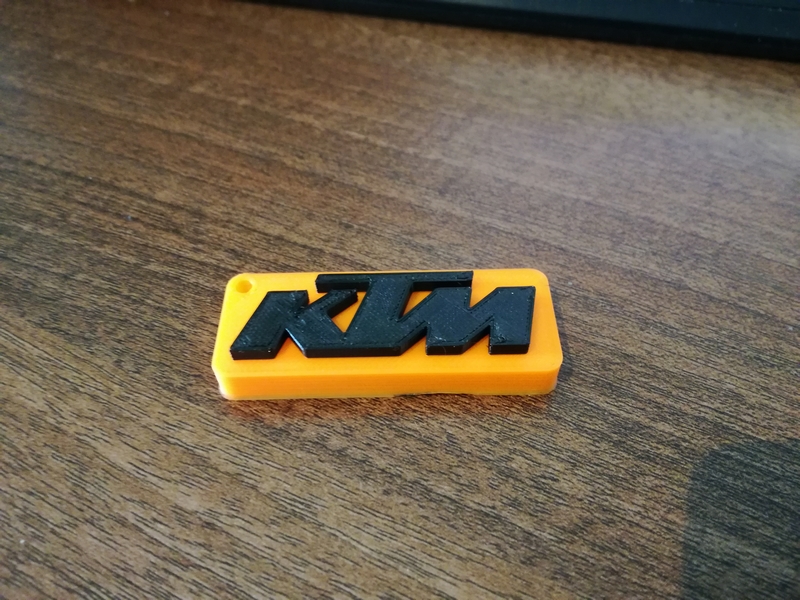

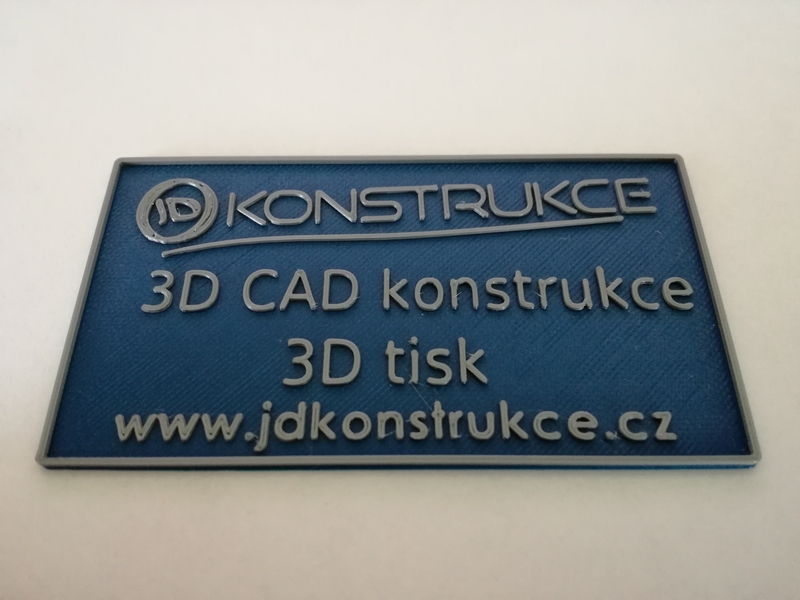

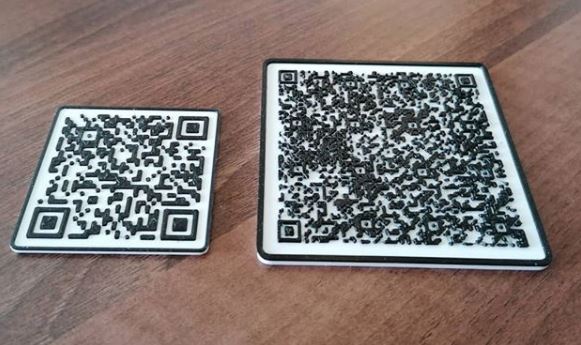

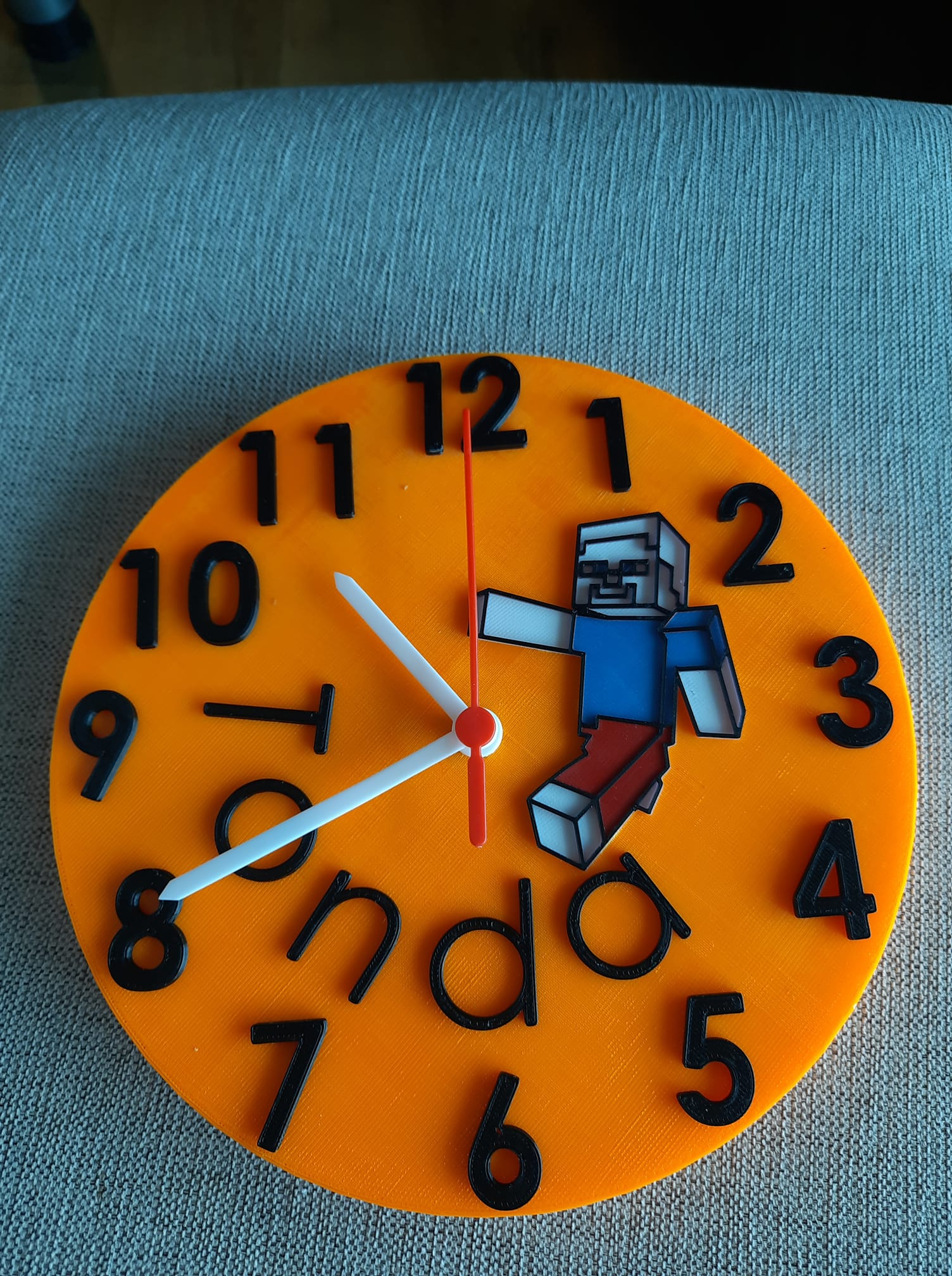

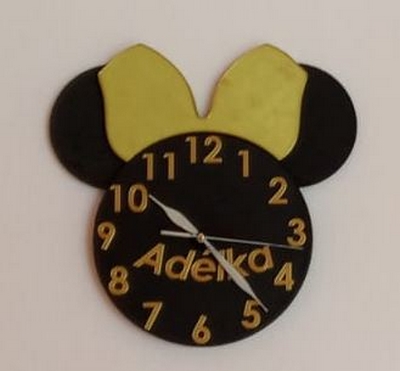

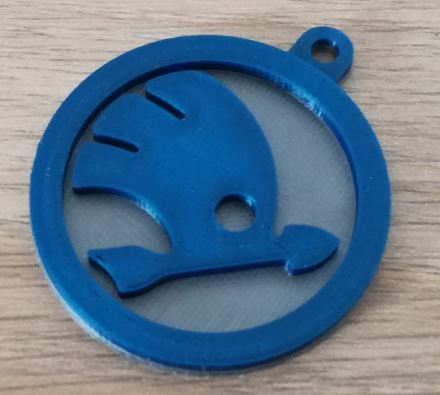

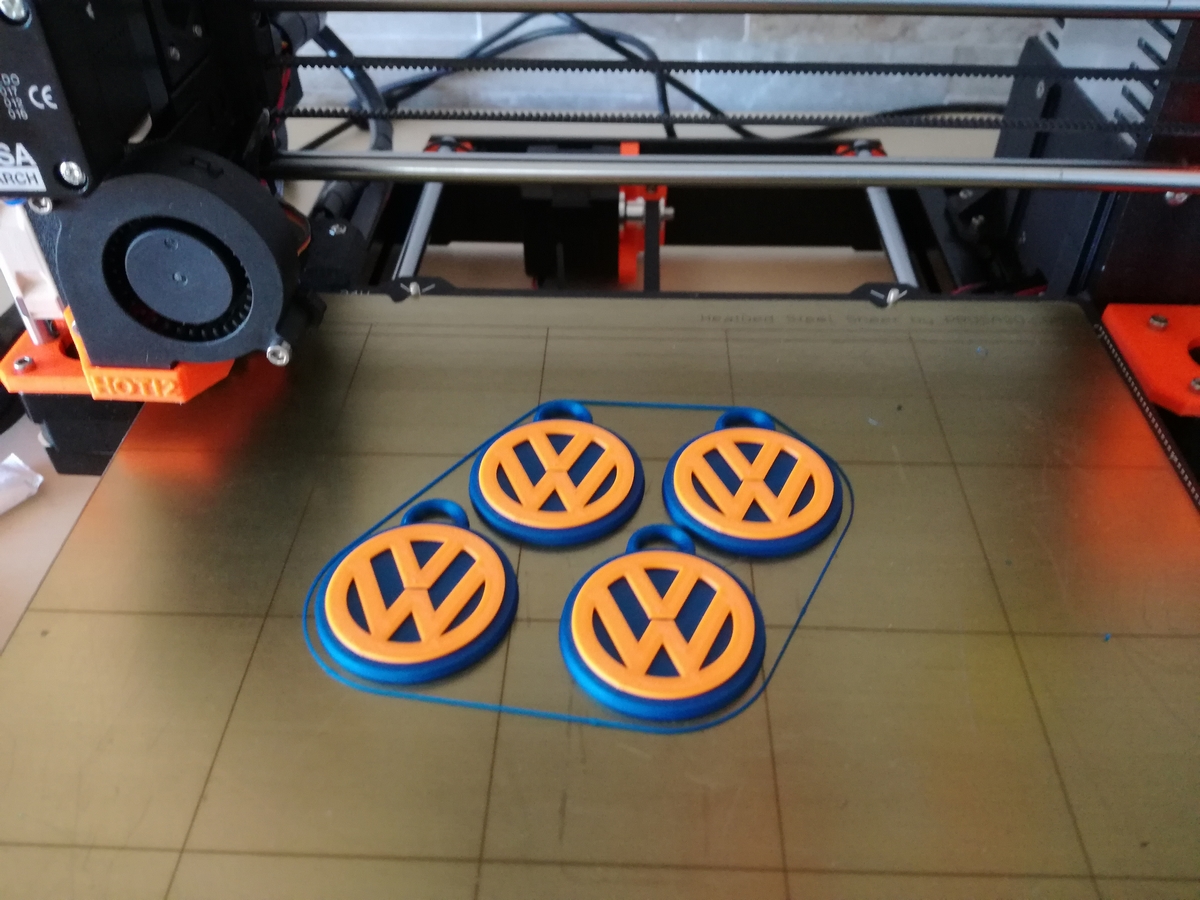

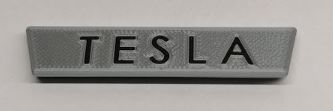

  • Marketingové přeměty - tvorba vizitek, firemních log z dodaných podkladů, dárkových přemětů atd.
  • Kusová, předsériová a malosériová výroba

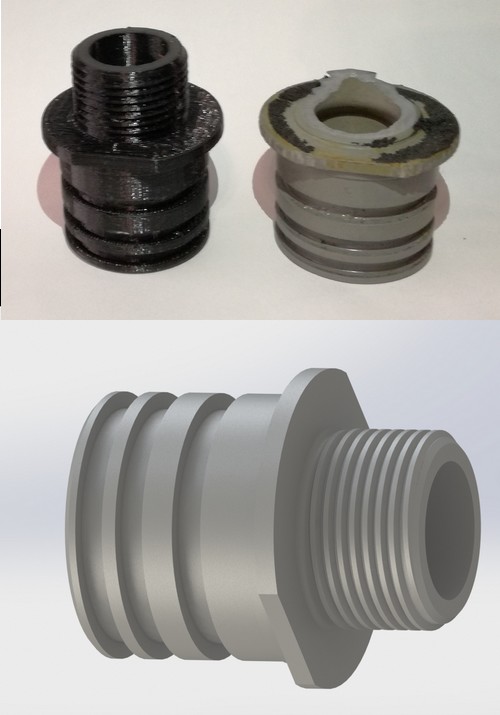

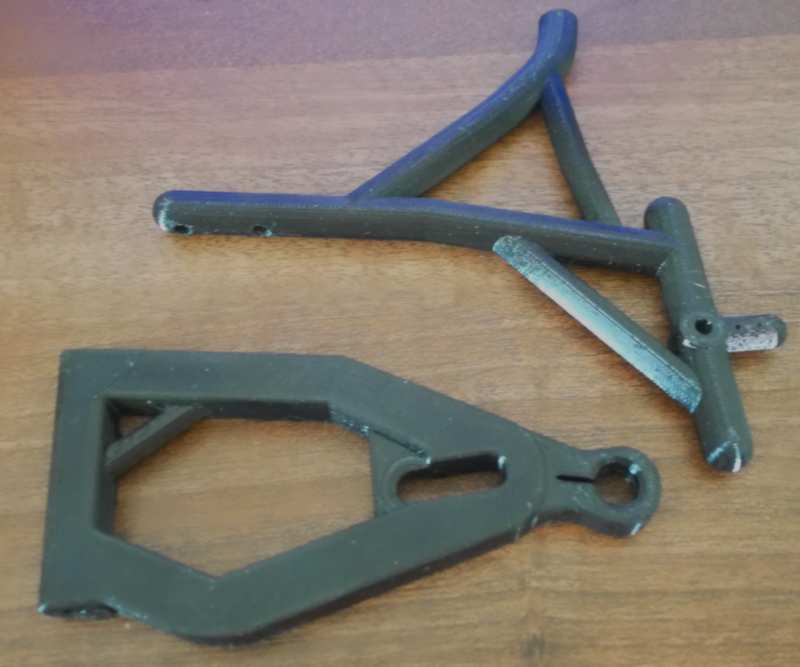

  • Chybějící části strojů, modelů, hraček atd.

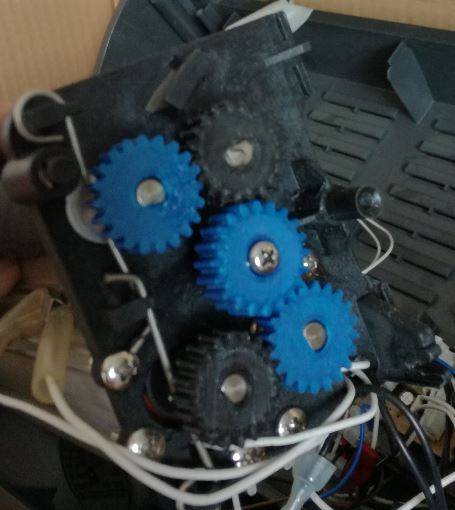

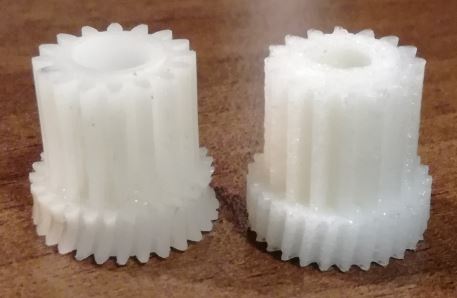

  • Náhradní díky
  • Architektonické studie

nejčastěji používané materiály pro FDM:

termoplasty

PLA : nejpoužívanější materiál, nejvíce barev, různé příměsy v materiálu (částice imitující vzhled dřeva, mramoru, kovu atd.). Jsou vhodné zejména pro různé upomínkové a dárkové předměty
ABS, ABS-T, ASA:
Tuhý, hpuževnatý materiál, odolný proti vysokým a nízkým teplotám, je rozpustný v acetonu (využívá se pro jeho vyhlazení. PET-G: materiál v podstatě stejný jako PET. Je velice houževnatý, teplotně stálý, odolný vůči kyselinám a rozpouštědlům. Vhodný pro funkční předměty, prototypy
CPE HG 100: vylepšený PET-G, vhodný pro tisk funkčních prototypů a mechanicky namáhaných součástek

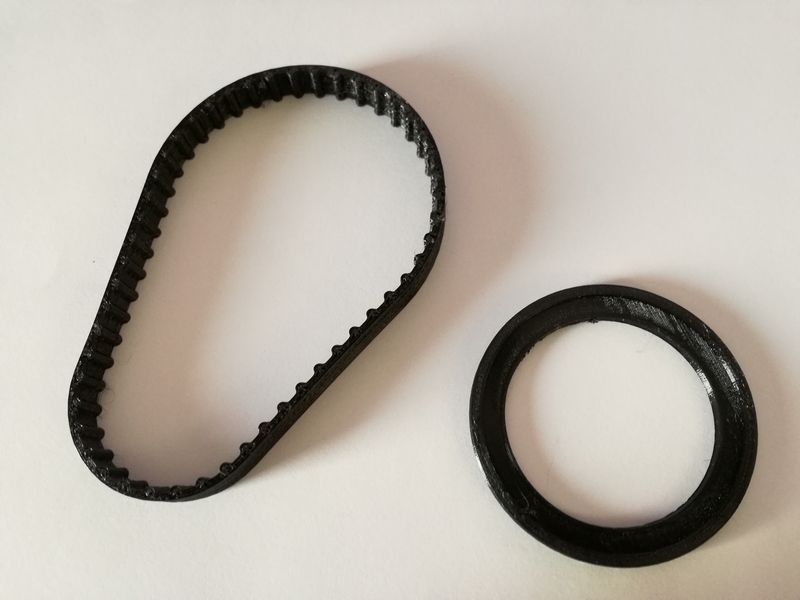

Flexfill 98A: materiál svými vlastnostmi velice podobný gumě (tvrdost 98A)

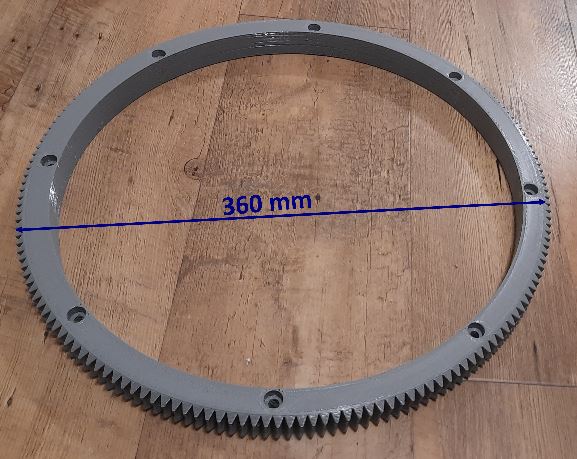

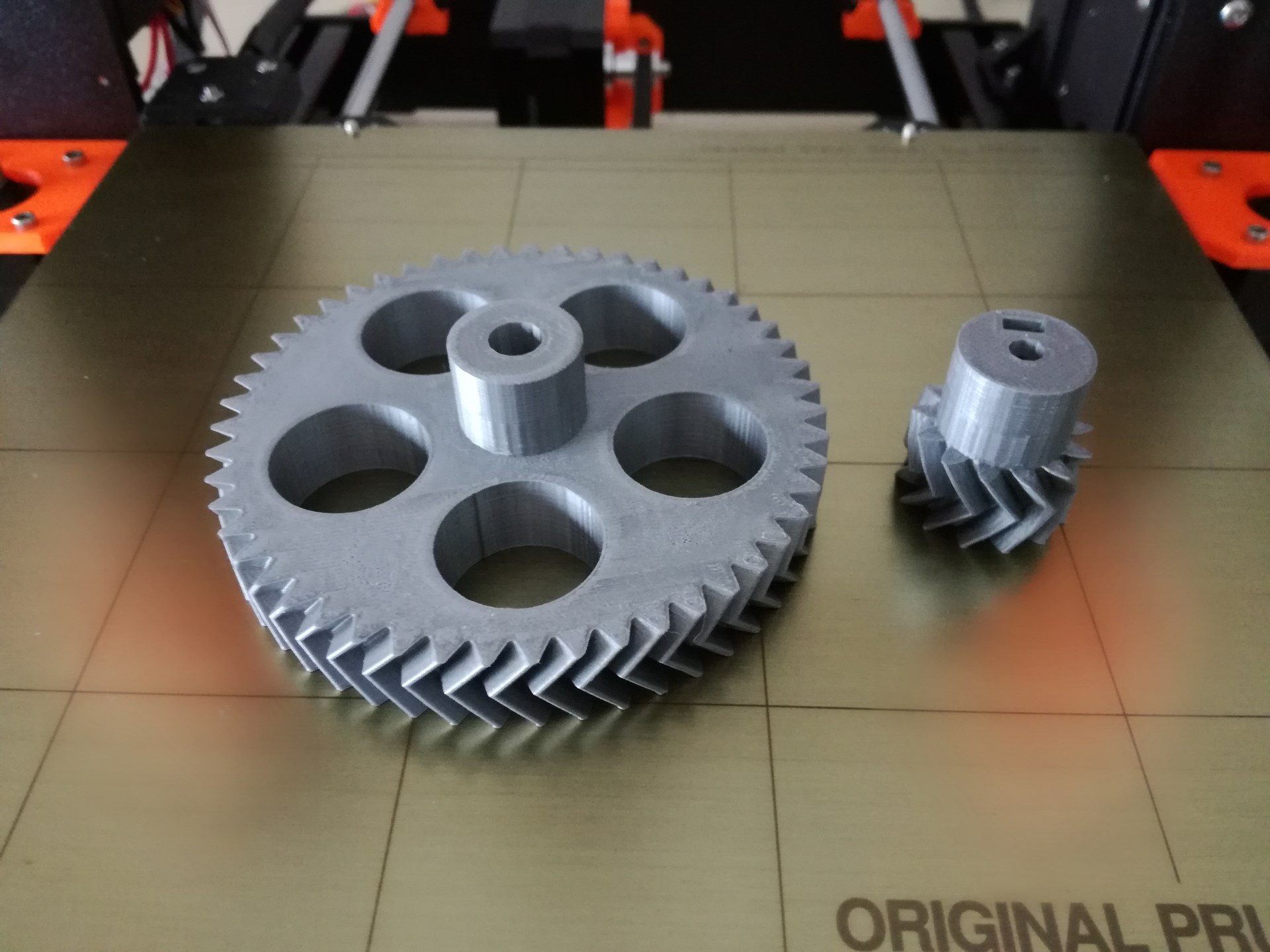

Nylon: velice pevný, odolný a houževnatý materiál s dobrými kluznými vlastnostmi. Používá se např. na tisk ozubených kol, kluzných ložisek..

kompozitní materiály

PET-G/CF : PET-G s příměsý 20% karbonu, díky němu se vyznačuje značně vyšší pevností, tuhostí a odolností proti nárazu.

vodou rozpustné a podpůrné materiály

BVOH, PVA a PVA+ : Materiály rozpustné ve vodě. Používají se na tisk podpěr, které lze pak z modelu lehce odstranit.
HIPS : Používá se jako podpůrný materiál k ABS nebo jako samotný konstrukční materiál.

Mnoho dalších typů a barev dle domluvy, porovnání materiálů např. zde

Materiály pro SLA:

oproti FDM je značne omezená nabídka kterou tvoří fotopolyery
  • v základních barvách (bílá, černá, červená, transparentní a šedá)
  • několika stupnách tvrdosti (vysokopevnostní, tvrdý, pevný, houževnatý, flexibilní)

Postprocesing

Modely je možné po tisku dále upravit broušením, vyhlazením acetonem, barvit, lepit a případně doplnit o další prvky (závitové vložky, ložiska, panty atd..).

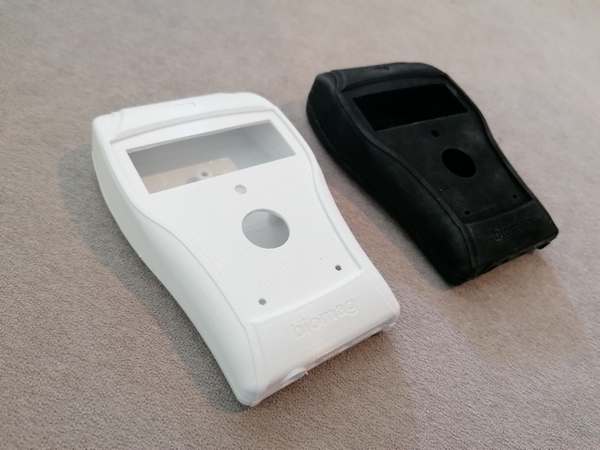

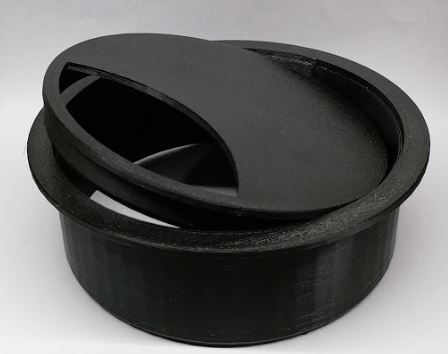

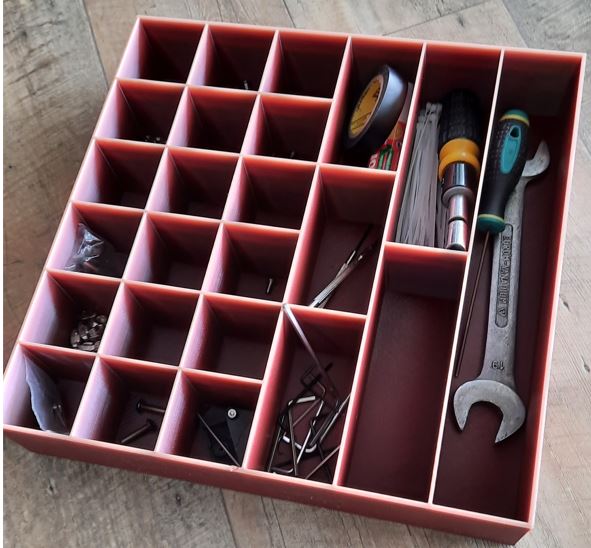

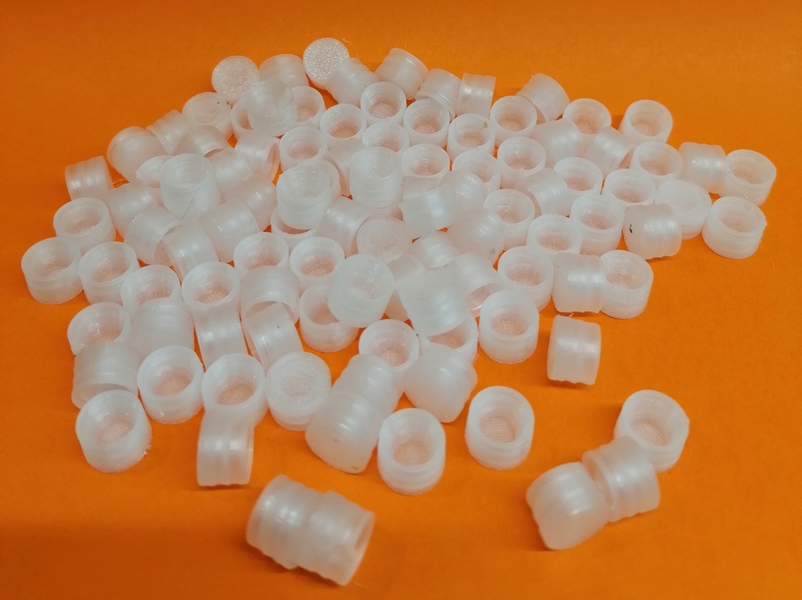

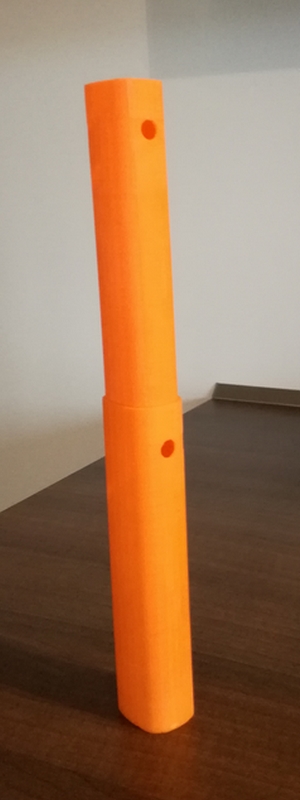

Konstrukční 3D tisk

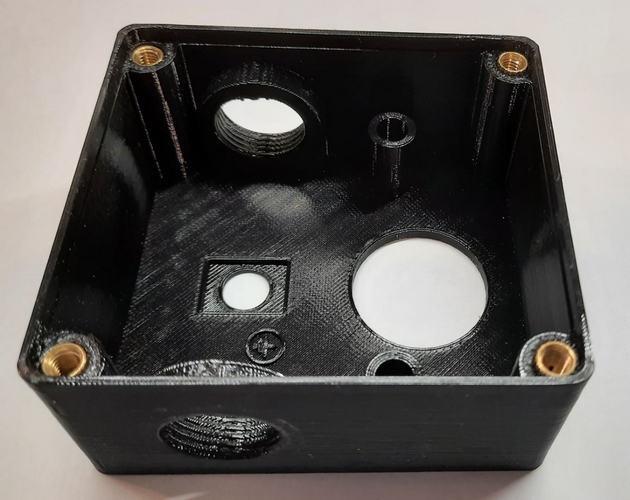

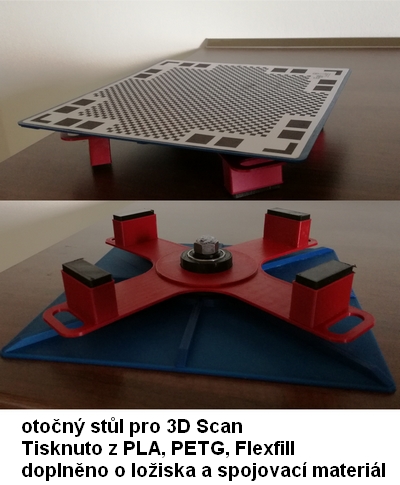

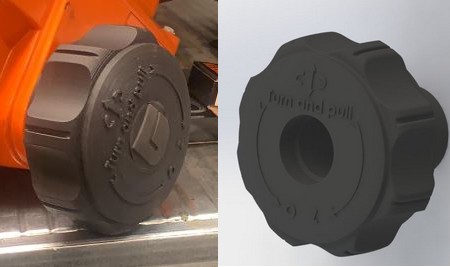

Konstrukce a 3D tisk 1. Konstrukce a 3D tisk 2. Konstrukce a 3D tisk 3. Konstrukce a 3D tisk 4. Konstrukce a 3D tisk 5. Konstrukce a 3D tisk 6. Konstrukce a 3D tisk 7. Konstrukce a 3D tisk 8. Konstrukce a 3D tisk 9. Konstrukce a 3D tisk 10. Konstrukce a 3D tisk 11. Konstrukce a 3D tisk 12. Konstrukce a 3D tisk 13. Konstrukce a 3D tisk 14. Konstrukce a 3D tisk 15. Konstrukce a 3D tisk 16. Konstrukce a 3D tisk 17. Konstrukce a 3D tisk 18. Konstrukce a 3D tisk 19. Konstrukce a 3D tisk 20. Konstrukce a 3D tisk 21. Konstrukce a 3D tisk 22. Konstrukce a 3D tisk 23. Konstrukce a 3D tisk 24. Konstrukce a 3D tisk 25. Konstrukce a 3D tisk 26. Konstrukce a 3D tisk 27. Konstrukce a 3D tisk 28.

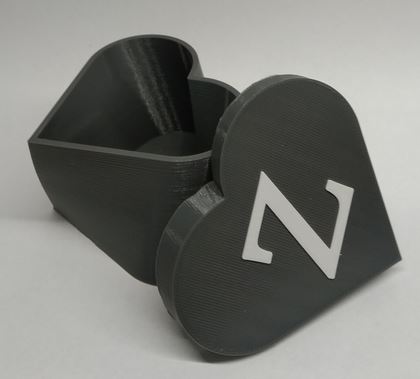

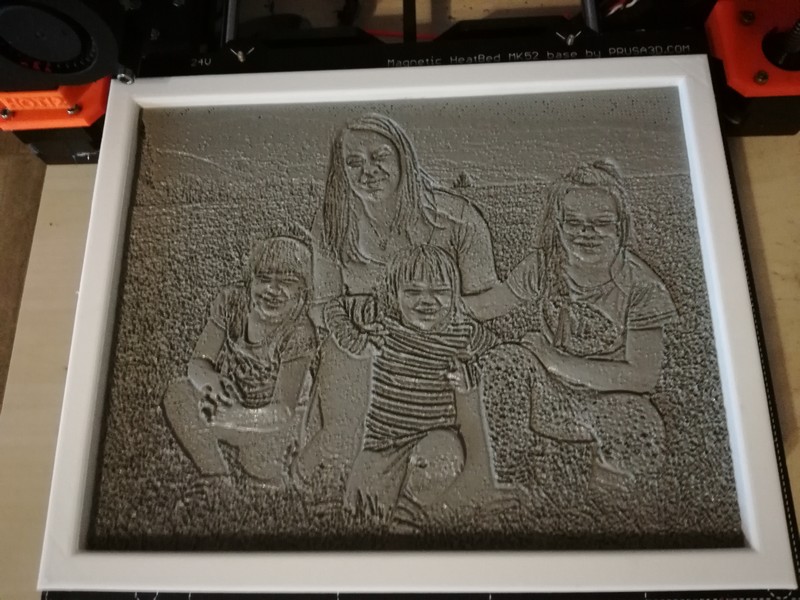

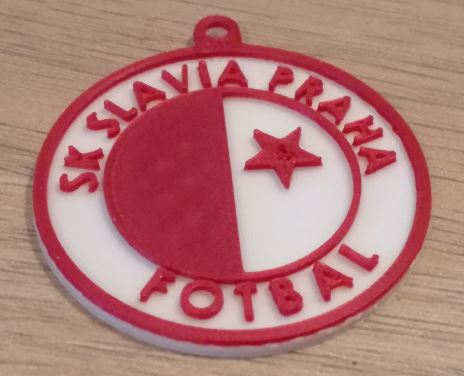

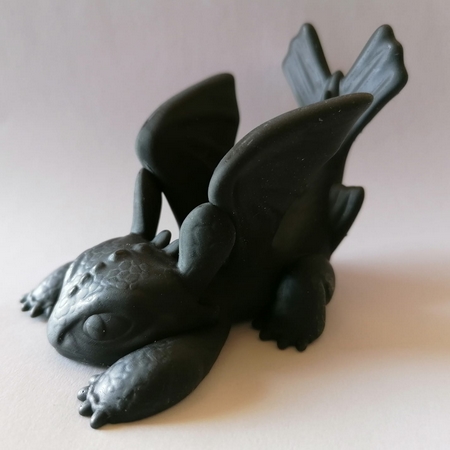

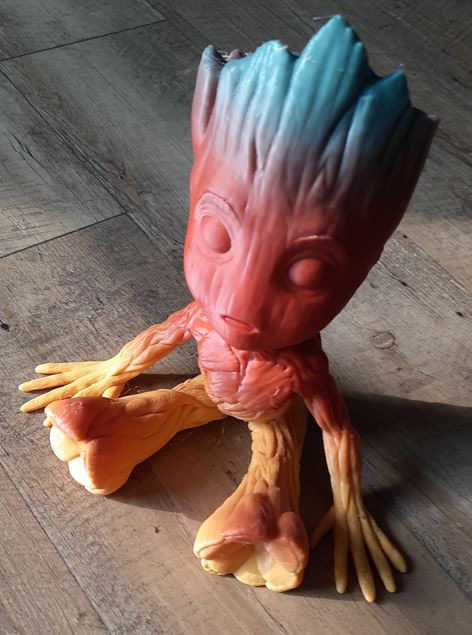

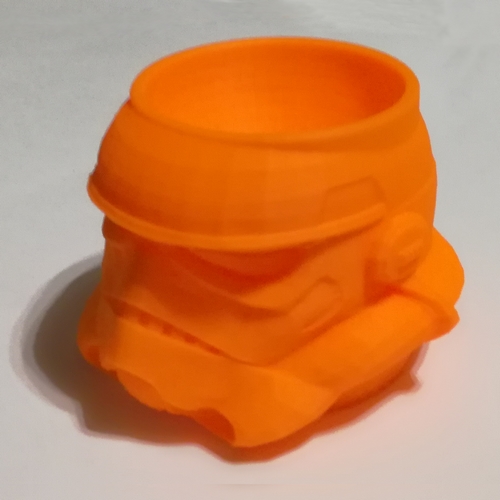

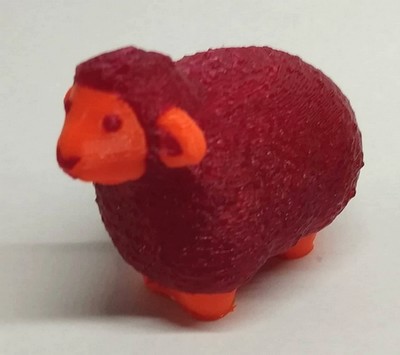

Reklamní a dárkové předměty

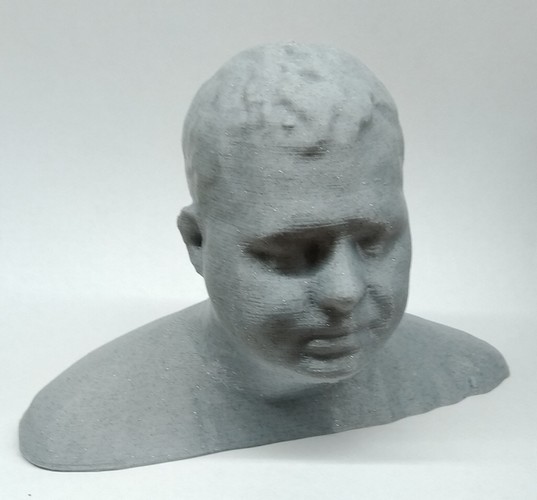

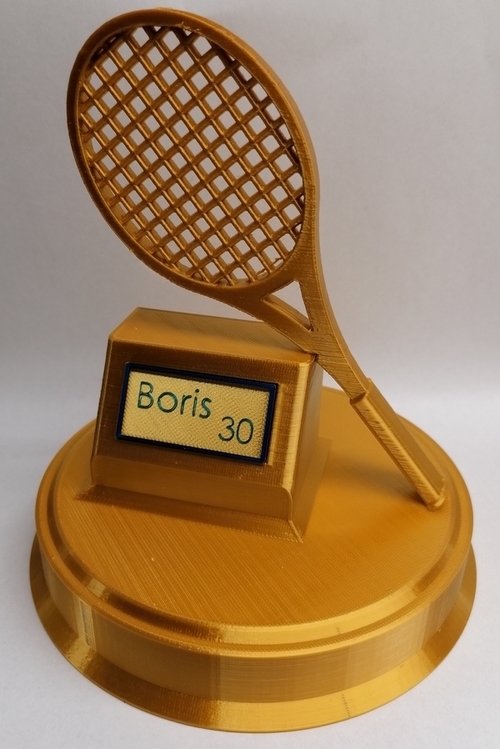

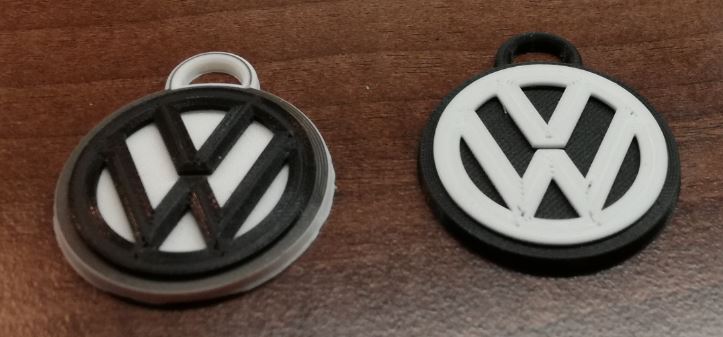

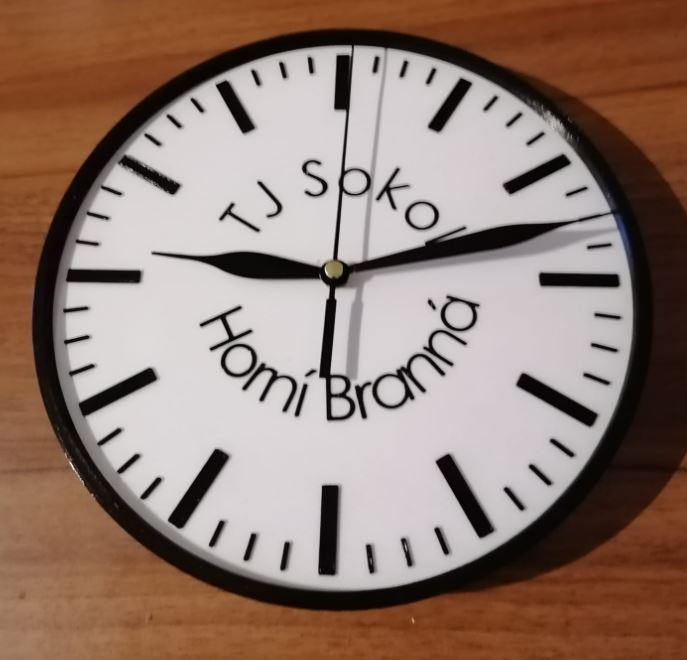

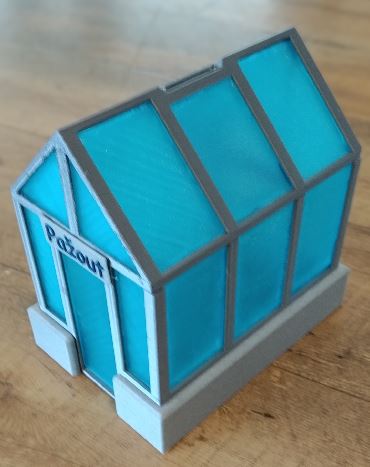

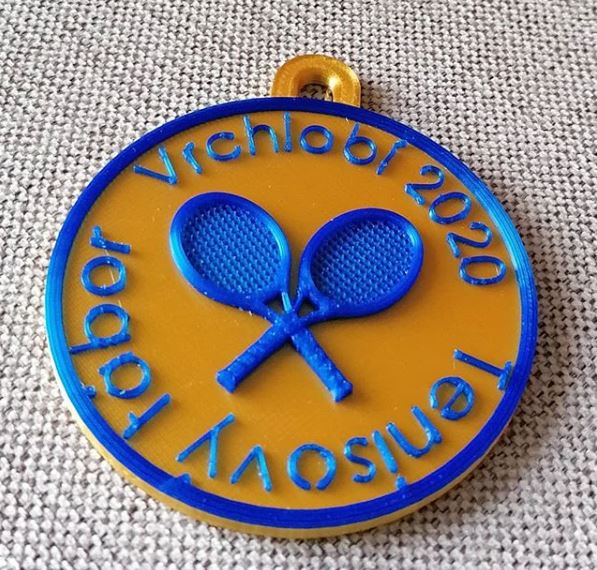

Konstrukce a 3D tisk 1. Konstrukce a 3D tisk 2. Konstrukce a 3D tisk 3. Konstrukce a 3D tisk 4. Konstrukce a 3D tisk 5. Konstrukce a 3D tisk 6. Konstrukce a 3D tisk 7. Konstrukce a 3D tisk 8. Konstrukce a 3D tisk 9. Konstrukce a 3D tisk 10. Konstrukce a 3D tisk 11. Konstrukce a 3D tisk 12. Konstrukce a 3D tisk 13. Konstrukce a 3D tisk 14. Konstrukce a 3D tisk 15. Konstrukce a 3D tisk 16. Konstrukce a 3D tisk 17. Konstrukce a 3D tisk 18. Konstrukce a 3D tisk 19. Konstrukce a 3D tisk 20. Konstrukce a 3D tisk 21. Konstrukce a 3D tisk 22. Konstrukce a 3D tisk 23. Konstrukce a 3D tisk 24. Konstrukce a 3D tisk 25. Konstrukce a 3D tisk 26. Konstrukce a 3D tisk 27. Konstrukce a 3D tisk 28. Konstrukce a 3D tisk 29. Konstrukce a 3D tisk 30. Konstrukce a 3D tisk 31. Konstrukce a 3D tisk 32. Konstrukce a 3D tisk 33. Konstrukce a 3D tisk 34. Konstrukce a 3D tisk 35. Konstrukce a 3D tisk 36. Konstrukce a 3D tisk 37. Konstrukce a 3D tisk 38. Konstrukce a 3D tisk 39. Konstrukce a 3D tisk 40. Konstrukce a 3D tisk 41. Konstrukce a 3D tisk 42. Konstrukce a 3D tisk 43. Konstrukce a 3D tisk 44.
